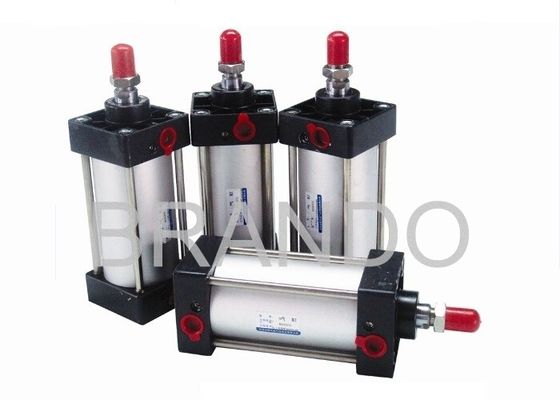

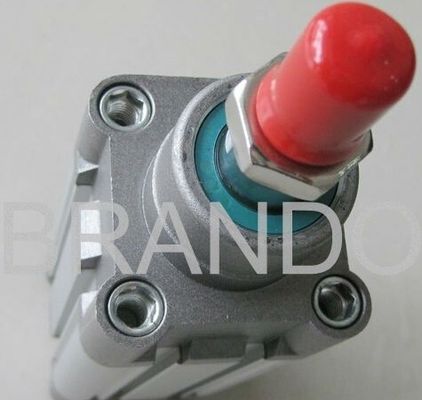

Festo DNC는 낮은 시작 압력 활동 압축 공기를 넣은 공기 실린더 정연한 관을 가진 이중으로 합니다

제품 상세 정보:

원래 장소:	닝보, 중국
브랜드 이름:	BRANDO or OEM
인증:	CE, ISO
모델 번호:	DNC

결제 및 배송 조건:

최소 주문 수량:	1PCS
가격:	negotiation
포장 세부 사항:	거품 bga, 판지, 깔판
배달 시간:	지불 후에 7 작업 일
지불 조건:	L / C, T / T, 웨스턴 유니온
공급 능력:	한달에 10000pcs

접촉

상세 제품 설명

제품 이름:	DNC 시리즈 압축 공기를 넣은 공기 실린더	재료:	SUS304의 알루미늄, 탄소 강철
표준:	ISO6431, VDMA24562	임시 유형:	두 배 행동
구멍 직경:	32, 40, 50, 63, 80, 100, 125	힘:	압축 공기를 넣은
하이 라이트:	두 배 활동 공기 실린더 , 작은 공기 실린더

Festo DNC는 낮은 시작 압력 활동 압축 공기를 넣은 공기 실린더 정연한 관을 가진 이중으로 합니다

주의 점:
1개는, 철 녹을, 가능한 한 방향 통제 벨브의 가까이에 것과 같이 관에 있는 물 제거하기 위하여, 여과기를 고칩니다
2개는, 물자가 내식성 성과를, 니켈에 의하여 도금된 관 같이, 나일론 관 포함하는, 관 그리고 고무관 etc.를 사용합니다
실린더와 방향 통제 벨브 사이 관에 관해서는 3개는, pls 단면에는 진술된 피스톤 속도에 의해 규정되는 유효한 단면도가 있다는 것을 확인합니다
4개는, 철 녹, 압축공기에 의하여 그것을 고치기 전에 얼룩 금속 etc.를 제거하기 위하여, 관을 확인합니다
5개는, 분대도 연결할 때, 대리인 etc.를 찌르는 바다표범 어업 벨트를 피합니다
6개는, 축 국가에 항상 행동하는 피스톤간에 추가되는 짐을 지킵니다

압축 공기를 넣은 실린더의 임명 그리고 사용
1개는 보는 사용하기 전에, 분대를 수송에 있는 어떤 손상든지 검사하는지
2개는, 장전기가 동일인 경우에 suffcient 산출 힘을 가진 압축 공기를 넣은 실린더를 선택합니다
3개는, 요구하는 경우에 고열을 위해 지원하는 압축 공기를 넣은 실린더를, 강구합니다 찬 환경에 있는 체계에서 언 물을 피하는 반대로 언 조처를 선택합니다
압축 공기를 넣은 실린더에 연결의 앞에 배관에 있는 4개, 청결한 잡화 및 작동 매체는 25um filteration에 의해 대우되어야 합니다
5개의 옆 장전기, 이것을 사용하기 위하여 어떤 가능성든지 피하는 시험은 압축 공기를 넣은 공기 실린더의 수명주기를 길게할 수 있었습니다
6개는, 장시간 자유로운 상태에 있는 경우에 녹슬지 않는 측정을 가진 압축 공기를 넣은 실린더를 보호하고, 반대로 먼지 모자로 공기 항구를 덮습니다

DNC 압축 공기를 넣은 실린더 특징:
1, ISO6431의 VDMA24562 기준
2개의 피스톤 물개 모양은 두 배 Y 모양 공급, 긴 노동 생활 및 낮은 시작 압력의 좋은 성과와 더불어 단 하나 방향 물개, 입니다
3의 정연한 모양 알루미늄 관
4, 실린더 일을 아주 매끄럽게 확인하는 두 뒤 표지 전부에 안전하게 그리고 저잡음으로 조정가능한 cushing
5개, 자석 및 충분한 담합 작풍은 유효합니다

주요 차원:
Festo DNC는 낮은 시작 압력 활동 압축 공기를 넣은 공기 실린더 정연한 관을 가진 이중으로 합니다 0

구멍 /Sign	A	B	C	D	E	F	G	H	I	J	K	L	N	O	P	Q	R	S	T	v	W	x	Z
32	142	48	94	30	29	19	27.5	22	17	6	M10X1.25	M6	13.5	PT1/8	5.8	6	6.3	46.5	32.5	12	10	3	30
40	159	54	105	35	33	21	32	24	17	7	M12X1.25	M6	17.5	PT1/4	6	5.5	9	54	38	16	13	3.5	35
50	175	69	106	40	42	27	31	32	23	8	M16X1.5	M8	14	PT1/4	8	5	10.5	64	46.5	20	17	3.5	40
63	190	69	121	45	42	27	33	32	23	8	M16X1.5	M8	17	PT3/8	8	6	10.5	75	56.5	20	17	4	45
80	214	86	128	45	53	33	33	40	26	10	M20X1.5	M10	16.5	PT3/8	8	8.5	12.5	93	72	25	22	4	45
100	229	91	138	55	55	36	37	40	26	10	M20X1.5	M10	19.5	PT1/2	10	7	12	110	89	25	22	4	55
125	279	119	160	60	60	45	46	54	41	13.5	M27X2	M12	23	PT1/2	11	12	11	134	110	32	27	4	125

내부 구조
Festo DNC는 낮은 시작 압력 활동 압축 공기를 넣은 공기 실린더 정연한 관을 가진 이중으로 합니다 1

아니다.	제품 이름	물자
1	견과	탄소 강철 SUS304
2	피스톤간	S45C Chrom는 도금했습니다
3	피스톤간 물개	EU
4	방위를 기름을 발라 각자	PTFE+BRASS
5	맨 위 덮개	알루미늄
6	O 반지	NBR
7	방석 물개	NBR
8	배럴	알루미늄
9	피스톤	알루미늄
10	Y 모양 반지	NBR
11	자석	RbFeB
12	착용 반지	PA66
13	후방 덮개	알루미늄

명세

구멍 직경		32	40	50	63	80	100	120
임시 유형		두 배 행동
작동 매체		청결한 공기 (25um filteration)
설치 유형	SE	FA FB 캘리포니아 콜럼븀 크롬 LB TC FTC TF TM
설치 유형	스트림 편집기	FA LB TC FTC TF TM
설치 유형	SEJ	FA LB TC FTC TF TM
일 압력 (막대기)의 범위		0.1--1.0MPa (14--145PSI)
보장된 압력 (막대기)		1.5MPa (215PSI)
작동 온도 (℃)		-20 -- +80℃
속도 범위 (mm/s)		30--800						30--500
치기 포용력의 범위		0--250 (+1.0 -0) 251--1000년 (+1.4 -0) 1001년--1500년 (+1.4 -0)
방석 유형		조정가능한 방석
방석 치기 (mm)		27		30		36		40
항구 크기		PT1/8	PT1/4		PT3/8		PT1/2

치기

구멍 직경	표준 치기	최대 치기	치기를 허용하십시오
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000년	1800년
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800	1200년	1800년
50	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000년	1200년	1800년
63	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000년	1500년	1800년
80	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000년	1500년	1800년
100	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000년	1500년	1800년
125	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000년	1500년	1800년
