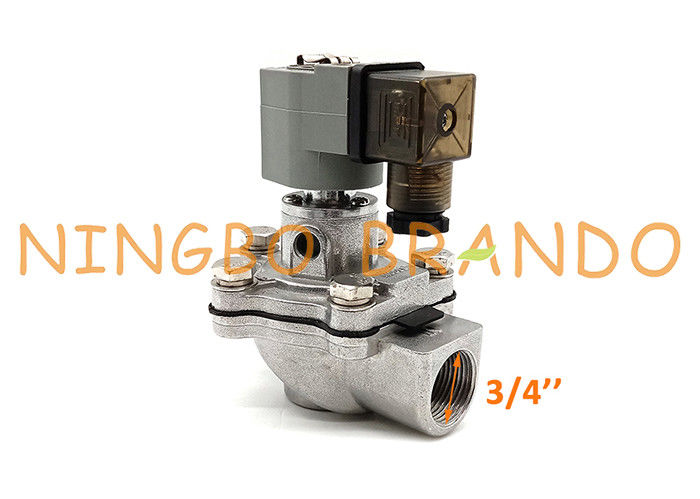

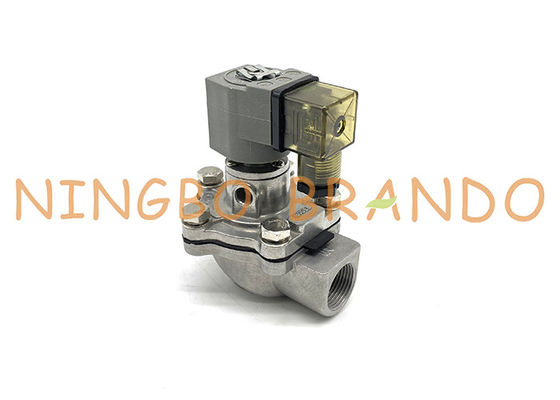

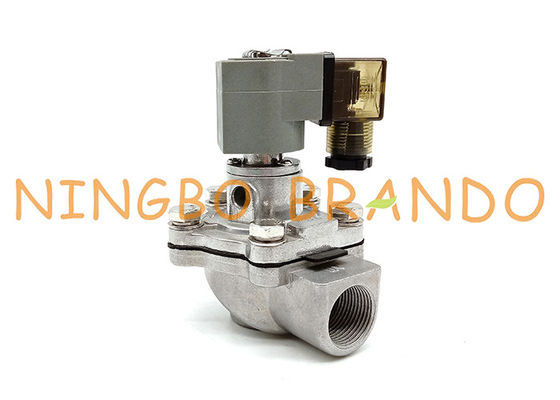

CA20T 3/4 인치 직각 백 필터 시스템 흡진장치 밸브

CA20T 3/4인치 직각 백 필터 시스템 집진기 밸브

CA20T Goyen 타입 펄스 제트 밸브입니다. 참조 번호: CA20T000, CA20T001, CA20T010, CA20T000-300, CA20T000-305, CA20T000-331, CA20T001-300, CA20T001-305, CA20T001-331, CA20T010-300, CA20T010-305. 3/4'' 입구 및 출구 나사산 포트 크기; NBR 다이어프램; 24V DC, 220V AC (50/60Hz) 전압을 선택할 수 있습니다. 다른 전압은 맞춤형으로 제작할 수 있습니다.

CA20T Goyen 타입 펄스 제트 밸브의 치수:

CA20T Goyen 타입 펄스 제트 밸브의 비디오:

직각 펄스 제트 밸브의 기술 데이터:

더 많은 Goyen 타입 펄스 밸브를 선택할 수 있습니다:

       나사산 타입                   침수 타입                드레서 너트 타입             플랜지 타입

          RCA 시리즈                          솔레노이드 코일                아머 어셈블리              펄스 컨트롤러

작동 원리:

전자기 펄스 밸브는 전자기 파일럿 작동기, 다이어프램 및 밸브 본체로 구성됩니다. 다이어프램 양쪽에 작용하는 압력의 차이로 인해 다이어프램은 밸브의 출구에 밀착되어 밸브가 “닫힌” 위치에 있도록 유지합니다.

컨트롤러에서 전기 신호가 인가되면 전자기 아머가 움직여 후방 캐비티의 배출구를 엽니다.

후방 캐비티의 압축 공기가 폭발하여 압력을 완화하고 전방 캐비티의 가압 공기가 다이어프램을 밀어 올려 밸브의 주 출구를 열면 전자기 펄스 밸브가 열리고 분사가 시작됩니다.

신호가 사라지고 스프링이 즉시 작동하여 파일럿 작동기를 원래 위치로 되돌리고 배출구를 닫습니다. 다이어프램은 전방 캐비티의 압력과 스프링의 작용으로 통로를 닫습니다. 펄스 밸브는 분사를 멈춥니다.

아머가 압력을 해제하기 위해 들어올려질 때 다이어프램의 오리피스가 기류를 감쇠시킵니다. 배출구가 닫히면 압력 가스가 전방 캐비티로 채워져 다이어프램으로 통로를 닫습니다. 펄스 밸브는 분사를 멈춥니다.
