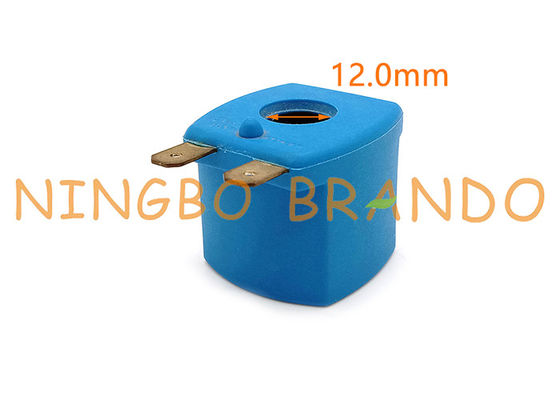

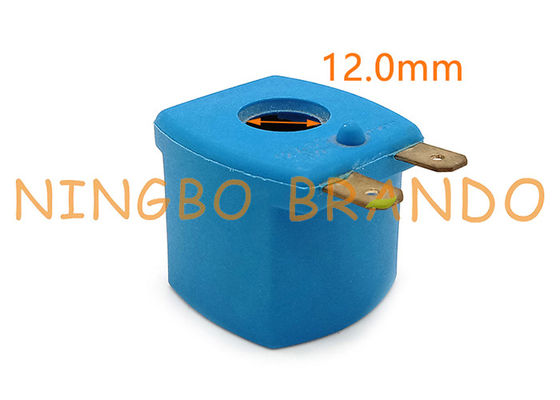

BC.080 블루 컬러 LPG CNG 가스 가솔린 차단 솔레노이드 밸브 코일

BC.080 블루 컬러 LPG CNG 가스 가솔린 차단 솔레노이드 밸브 코일

가스 차단 솔레노이드 코일은 전체 시스템의 작동을 제어하는 ​​LPG 시스템의 중요한 전자 제어 부품입니다.상온 및 상압에서 LPG는 기체 상태이며 약간의 가압 또는 냉각으로 액체로 변할 수 있습니다.액화석유가스(LPG)의 주성분은 프로판(G3H8)과 부탄(G4H10)이다.12 ° C에서 높은 옥탄가로 인해 이상적인 차량 연료입니다.

이중 연료 차량은 원래 차량 연료 시스템을 유지하면서 LPG 공급 시스템을 갖추고 있습니다.사용 중 필요에 따라 휘발유와 LPG를 자유롭게 전환할 수 있습니다.자동차가 LPG를 연소하고 가솔린을 연소할 때 운전자는 가속 페달만 조작하면 엔진의 작동 조건을 변경하고 자동차의 주행 성능 요구 사항에 적응할 수 있습니다.

BC.080 ATIKER 유형의 기술 매개변수 가스 전환 솔레노이드 코일:

12VDC 8W LPG/CNG 차단 솔레노이드 밸브 코일의 주요 치수:

K01.001200 LPG/CNG 가스 차단 전기 마그네틱 밸브 코일:

당신의 참고를 위한 다른 전자기 코일:

이중 연료 자동차 LPG 시스템 구성 및 작동 원리

1. 이중 연료 자동차 LPG 시스템의 주요 구성 및 작동 원리

시스템은 가스 저장 탱크, 증발 조절기, 가솔린 솔레노이드 밸브, LPG 솔레노이드 밸브, 전력 조절 밸브, 벤츄리 믹서, 연료 전환 스위치 및 제어 회로로 구성됩니다.

연료 전환 스위치를 LPG 위치로 돌리면 가솔린 솔레노이드 밸브의 전원이 차단되고(가솔린 공급 차단) LPG 솔레노이드 밸브가 활성화됩니다.LPG 액체는 가스 저장 탱크에서 나와 LPG 솔레노이드 밸브를 통해 증발 조절기로 통과하고 감압 및 기화되어 대기압에 가까운 가스가됩니다.LPG 가스는 전력 조절 밸브를 통해 벤츄리 믹서로 흐르고 벤츄리 믹서의 공기와 완전히 혼합되어 작동 조건에 따라 일정량의 LPG 가스를 기화기 스로트(채널 역할만)에 공급합니다. 엔진.

2. 가스 저장 탱크
가스 저장 탱크는 차량 후면의 트렁크룸에 설치됩니다.그 기능은 LPG를 저장하는 것입니다.가스 저장 탱크와 전체 시스템의 안전한 사용을 보장하기 위해 통합 밸브가 설치되어 있습니다.

통합 밸브의 다양한 부분의 기능은 다음과 같습니다.

체크 밸브 채우기: LPG가 충전되면 LPG의 압력이 스프링력에 대해 체크 밸브를 열고 충전이 중지되면 체크 밸브가 리턴 스프링의 작용에 따라 자동으로 닫혀 LPG가 역류하는 것을 방지합니다.

충전 밸브 제한: LPG가 추가되면 LPG 액면이 증가함에 따라 한계 충전 부유물이 점차 증가합니다.가스 탱크의 LPG가 설정된 액위(약 75%-80%)에 도달하면 리미트 차지 밸브가 닫히고 리미트가 제한됩니다.LPG는 계속 채워져 온도 상승에 필요한 LPG 팽창 공간을 제공합니다.

액체 레벨 센서: 가스 탱크의 수위를 감지하여 캡으로 수위 신호를 전송하는 연료 게이지;

안전 해제 밸브:에어탱크의 압력이 설정된 안전 한계 압력을 초과하면 안전 밸브가 자동으로 열리고 LPG가 방출됩니다.압력이 설정된 하한 압력까지 떨어지면 자동으로 닫혀 과도한 압력으로 인한 안전사고를 방지합니다.

슈퍼 플로우 스톱 밸브:출구 포트에 설치됩니다.LPG 파이프가 파열되어 다량의 누출이 발생하면(유량 215ml/s 초과) 가스 공급 채널이 닫히고 밸브 코어의 중간 구멍에만 3.3ml의 가스 파이프 액체가 있습니다.

3. 가솔린 LPG 솔레노이드 밸브는 원래 가솔린 파이프라인의 가솔린 ​​솔레노이드 밸브에 연결되고 LPG 솔레노이드 밸브는 LPG 파이프라인에 배치됩니다.그들의 기능은 연료 변환 중에 가솔린 또는 LPG를 켜는(차단) 것입니다.
