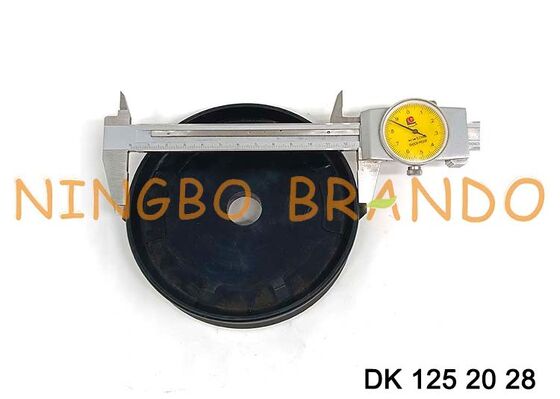

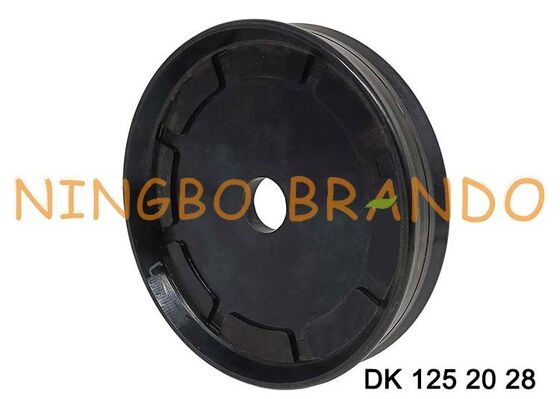

DK C522 Z5050 실린더 공압 복동 피스톤 씰 DK 125 20 28

DK C520 Z5050 NBR 고무 피스톤 씰, 공압 실린더 씰 DK 125 20 26용

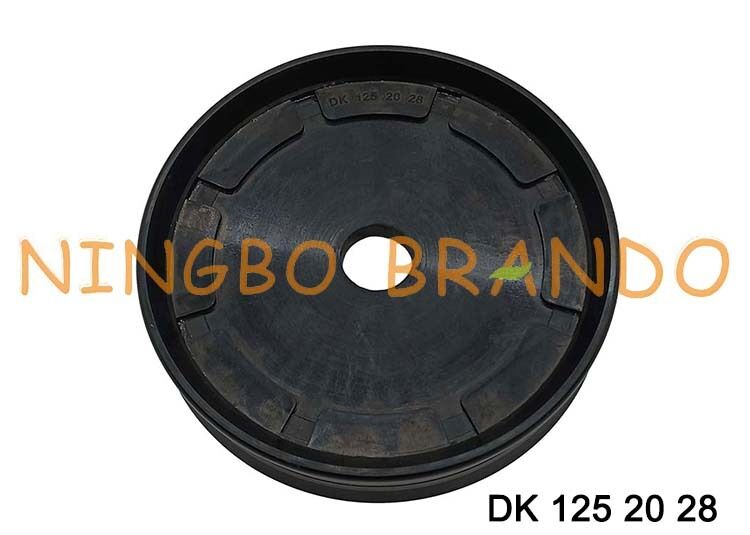

DK C522 Z5050 (DK 125 20 28) 통합 씰이 있는 완전 피스톤, Praedifa 시리즈 DK. 외경 125mm, 내경 20mm, 높이 28mm.

복동 실린더는 작동 유체가 피스톤의 양쪽 면에 번갈아 작용하는 실린더입니다. 복동 실린더는 피스톤을 되돌리기 위한 외부 힘이 없거나 이동 방향 모두에서 높은 힘이 필요한 경우에 사용됩니다.

통합 종단 위치 쿠셔닝이 있는 DK 완전 피스톤은 다음 화합물로 제공됩니다:
Z5051 - 산업용
Z5071- 중장비용
Z5067- 고온용
Z5086- 중급용

복동 DK 공압 피스톤은 금속 지지 요소와 가황된 가이드 릿지 및 씰 립으로 구성된 2성분 씰 설계입니다. 완전 피스톤은 씰링 및 가이드의 두 가지 기능을 수행합니다. 쿠셔닝이 있거나 없는 복동 공압 실린더용 완전 피스톤 (과도한 측면 가이드 하중이 발생하지 않는 경우 (긴 스트로크 및 좌굴)).

피스톤 씰 또는 피스톤 링은 유압 실린더에서 유체 씰링에 사용되며, 시스템 압력이 피스톤을 실린더 보어 아래로 밀 때 가압된 유체가 실린더 헤드를 넘어 누출되지 않도록 설계되었습니다.
피스톤 씰의 선택은 실린더 작동 방식에 따라 결정됩니다. 전적으로 단동식이며 한쪽에서 동적 압력을 씰링할 수 있는 (단방향) 실린더의 경우, 단동식 기능에 최적의 씰링 품질을 제공하도록 설계된 씰 유형을 선택하는 것이 항상 가장 좋습니다.
양쪽에서 동적 압력을 씰링할 수 있는 (양방향) 복동 실린더의 최적 씰링 능력은 복동 씰을 선택함으로써 달성됩니다.
복동 실린더용 피스톤에 두 개의 단동 씰을 사용하는 피스톤 설계는 쉽게 고장을 일으킬 수 있습니다. 그 이유는 씰 사이에 매우 높은 압력이 갇힐 수 있기 때문입니다.
단동 및 복동 피스톤 씰은 통합 또는 분리된 백업 링 및 가이드 링과 함께 설계 및 사용될 수 있습니다.

기술 데이터:

주요 치수:
