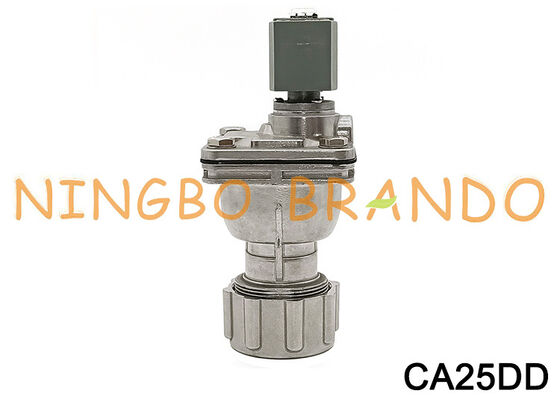

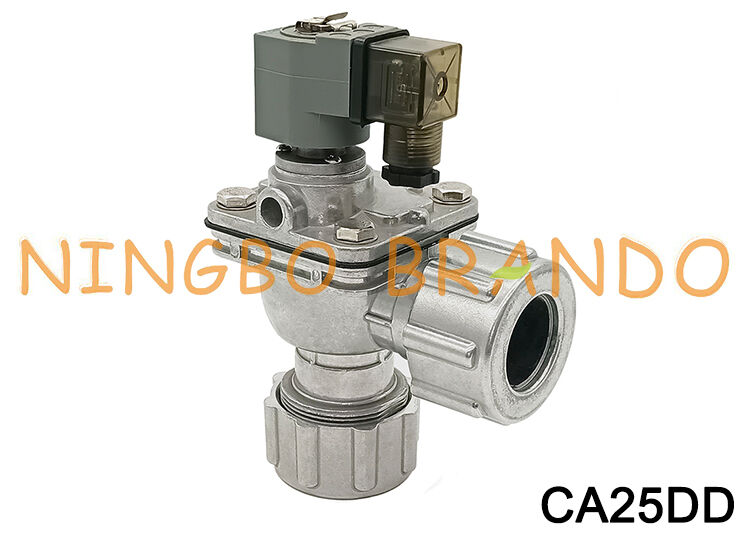

CA25DD 솔레노이드 다이어프램 밸브 1'' 교체용 집진기 밸브

CA25DD 솔레노이드 다이어프램 밸브 1인치 교체용 집진기 밸브

CA25DD (또는 Goyen 타입 CA25DD)는 산업용 집진기 및 백하우스 청소 시스템에 널리 사용되는 고성능 1인치 펄스 제트 다이어프램 밸브입니다.

주요 사양 및 특징

유형: 통합 솔레노이드가 있는 펄스 제트 다이어프램 밸브.

연결 / 디자인: DD 시리즈 압축 커플링 엔드 (드레서 너트 디자인)를 특징으로 하여 수 나사산 없이 매끄러운 벽면 파이프 블로우 튜브에 직접 빠르고 도구 없이 설치할 수 있습니다.

포트 크기: 1인치 (25mm).

용도: 필터 백, 카트리지 또는 봉투 필터의 먼지 축적을 제거하기 위해 역펄스 필터 청소 시스템에 사용됩니다.

전압 옵션: 일반적으로 110V AC, 240V AC, 24V AC 및 12V/24V DC를 포함한 다양한 솔레노이드 파일럿 코일 전압으로 제공됩니다.

수리 키트: 표준 교체용 다이어프램 수리 키트 (예: K2501 / K2500 시리즈)

CA25DD Goyen 타입 펄스 제트 밸브 치수:

드레서 너트  펄스 제트 밸브 기술 데이터:

CA25DD Goyen 타입 펄스 제트 밸브 비디오:

더 많은 Goyen 타입 펄스 밸브 선택:

       나사형                    침지형                 드레서 너트형              플랜지형

          RCA 시리즈                           솔레노이드 코일                 아마추어 어셈블리             펄스 컨트롤러

작동 원리:

전자기 펄스 밸브는 전자기 파일럿 작동기, 다이어프램 및 밸브 본체로 구성됩니다. 다이어프램의 양쪽 면에 작용하는 압력 차이로 인해 다이어프램이 밸브 출구에 밀착되어 밸브가 "닫힘" 위치를 유지합니다.

컨트롤러의 전기 신호로 전원이 공급되면 전자기 아마추어가 움직여 백 캐비티의 배출구를 엽니다.

백 캐비티의 압축 공기가 압력 해제를 위해 분출되고 프론트 캐비티의 가압 공기가 다이어프램을 밀어 올려 밸브의 주 출구를 열면 전자기 펄스 밸브가 열리고 분사가 시작됩니다.

신호가 사라지고 스프링이 즉시 작동하여 파일럿 작동기를 원래 위치로 되돌리고 배출구를 닫습니다. 프론트 캐비티의 압력과 스프링의 작용으로 다이어프램이 통로를 닫습니다. 펄스 밸브는 분사를 멈춥니다.

아마추어가 압력 방출을 위해 들어 올려질 때 다이어프램의 오리피스가 공기 흐름을 댐핑합니다. 배출구가 닫히면 압력 가스가 프론트 캐비티로 채워져 다이어프램에 의해 통로를 닫습니다. 펄스 밸브는 분사를 멈춥니다.
