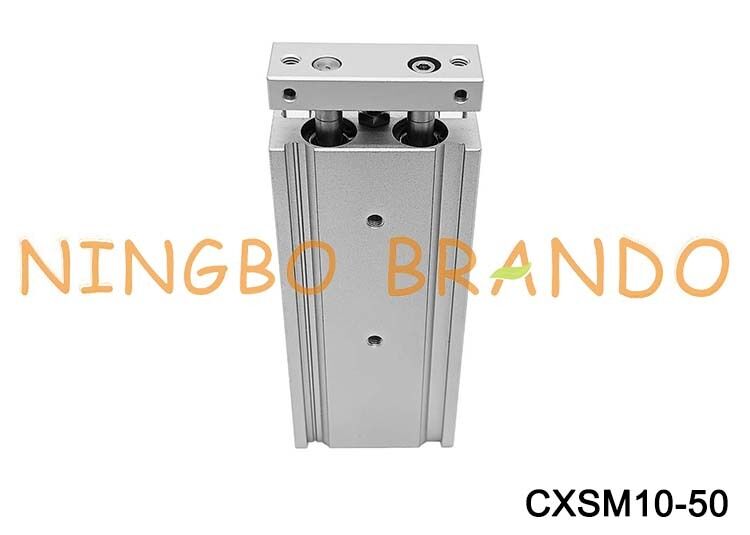

SMC 유형 CXSM10-50 실린더 CXS 이중 로드 가이드 실린더

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	BRANDO
인증:	None
모델 번호:	CXSM10-50

결제 및 배송 조건:

최소 주문 수량:	300PCS
가격:	협상 가능
포장 세부 사항:	내부 상자, 판지, 팔레트
배달 시간:	협상
지불 조건:	T/T,웨스턴 유니온,
공급 능력:	달 당 100000 PC

접촉

상세 제품 설명

제품명:	듀얼로드 실린더	보어 크기:	10mm
뇌졸중:	50mm	포트 크기:	M5X0.8
작동 압력:	0.1~0.7MPa	보증 압력:	1.05MPa
작동 온도:	-10 ~ +60℃ (동결 없음)	베어링 종류:	슬라이드 베어링
쿠션:	고무 범퍼	작동유체:	공기
강조하다:	SMC CXSM10-50 , CXSM10-50 실린더 , SMC 듀얼 스틱 실린더

SMC 타입 CXSM10-50 실린더 CXS 이중 로드 가이드 실린더

SMC CXSM10-50은 SMC의 CXS 시리즈에서 나온 컴팩트한 이중 로드 가이드 공압 실린더입니다. 10mm 보어, 50mm 표준 스트로크 및 슬라이드 베어링 가이드 메커니즘을 특징으로 하여 정밀 자동화 및 픽앤플레이스 애플리케이션에 안정적인 직선 운동을 제공합니다.

이중 로드 구조는 회전을 방지하고 컴팩트한 산업 기계에서 정확한 움직임을 지원합니다. 이 실린더는 압축 공기 작동용으로 설계되었으며 호환되는 자동 조립, 핸들링 및 위치 지정 시스템에서 사용할 수 있습니다.

주요 특징 및 이점
브랜드: SMC

모델: CXSM10-50

시리즈: CXS

보어 크기: 10mm

스트로크 길이: 50mm

실린더 유형: 이중 로드 가이드 공압 실린더

베어링 유형: 슬라이드 베어링

작동 압력: 0.1–0.7 MPa

작동 온도: −10°C ~ +60°C

주문 코드:

기술 데이터:

보어 크기 (mm)	6	10	15	20	25	32
유체	공기 (무급유)
내압	1.05 MPa
최대 작동 압력	0.7MPa
최소 작동 압력	0.15 MPa	0.1 MPa		0.05 MPa
주변 및 유체 온도	-10 ~ +60 °C (동결 없음)
피스톤 속도 (mm/s)	30 ~ 300	30 ~ 800	30 ~ 700		30 ~ 600
쿠션	고무 범퍼
스트로크 조절 범위	표준 스트로크 대비 0 ~ -5mm
포트 크기	M5x0.8				1/8''
베어링 유형	슬라이드 베어링 (CXSM), 볼 부싱 베어링 (CXSL) (둘 다 동일한 치수)

스트로크:

모델 번호	표준 스트로크 (mm)	긴 스트로크 (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

이론적 출력:

보어 크기 (mm)	로드 크기 (mm)	작동 방향	피스톤 면적 (mm²)	작동 압력 (MPa)
보어 크기 (mm)	로드 크기 (mm)	작동 방향	피스톤 면적 (mm²)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	OUT	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	OUT	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	OUT	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	OUT	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	OUT	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	OUT	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

참고: 이론적 출력 (N)= 압력 (MPa) x 피스톤 면적 (mm²)
