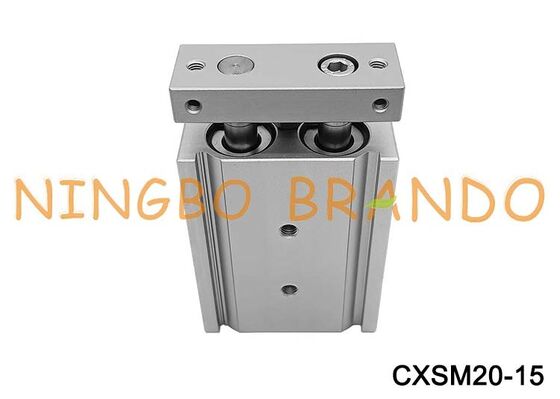

SMC 유형 CXSM20-15 공압 실린더 CXS 시리즈

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	BRANDO
인증:	None
모델 번호:	CXSM20-15

결제 및 배송 조건:

최소 주문 수량:	300PCS
가격:	협상 가능
포장 세부 사항:	내부 상자, 판지, 팔레트
배달 시간:	협상
지불 조건:	T/T,웨스턴 유니온,
공급 능력:	달 당 100000 PC

접촉

상세 제품 설명

제품명:	듀얼로드 실린더	보어 크기:	20mm
뇌졸중:	15mm	포트 크기:	M5X0.8
작동 압력:	0.05~0.7MPa	보증 압력:	1.05MPa
작동 온도:	-10 ~ +60℃ (동결 없음)	베어링 종류:	슬라이드 베어링
쿠션:	고무 범퍼	작동유체:	공기
강조하다:	SMC CXSM20-15 , SMC CXSM20-15 실린더 , 스크 공기압실린더

SMC 타입 CXSM20-15 공압 실린더 CXS 시리즈

SMC 타입 CXSM20-15는 SMC의 CXS 시리즈 공압 실린더로, 산업 자동화 및 공압 애플리케이션에서 안내 선형 운동을 위해 설계되었습니다. 이중 로드 구조는 작동 중 안정적인 움직임을 지원하고 외부 하중을 견디는 데 도움이 됩니다.

SMC 타입 CXSM20-15 실린더는 자동화 장비, 자재 취급 시스템, 조립 기계 및 신뢰할 수 있는 선형 모션이 필요한 정밀 위치 지정 애플리케이션에 적합합니다.

주문 코드:

기술 데이터:

보어 사이즈 (mm)	6	10	15	20	25	32
유체	공기 (무급유)
내압	1.05 MPa
최대 작동 압력	0.7MPa
최소 작동 압력	0.15 MPa	0.1 MPa		0.05 MPa
주변 및 유체 온도	-10 ~ +60 °C (동결 없음)
피스톤 속도 (mm/s)	30 ~ 300	30 ~ 800	30 ~ 700		30 ~ 600
쿠션	고무 범퍼
스트로크 조절 범위	표준 스트로크 대비 0 ~ -5mm
포트 사이즈	M5x0.8				1/8''
베어링 타입	슬라이드 베어링 (CXSM), 볼 부싱 베어링 (CXSL) (둘 다 동일한 치수)

스트로크:

모델 번호	표준 스트로크 (mm)	롱 스트로크 (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

이론적 출력:

보어 사이즈 (mm)	로드 사이즈 (mm)	작동 방향	피스톤 면적 (mm²)	작동 압력 (MPa)
보어 사이즈 (mm)	로드 사이즈 (mm)	작동 방향	피스톤 면적 (mm²)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	OUT	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	OUT	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	OUT	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	OUT	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	OUT	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	OUT	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

참고: 이론적 출력 (N) = 압력 (MPa) x 피스톤 면적 (mm²)
