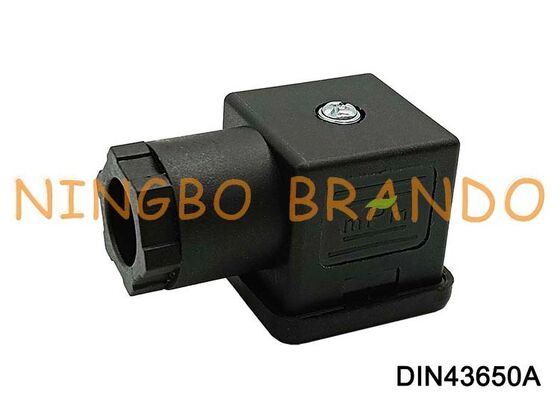

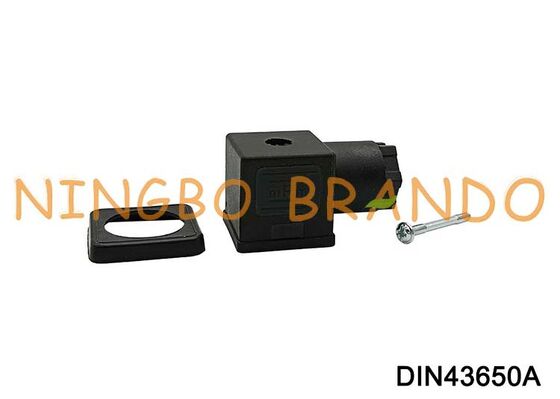

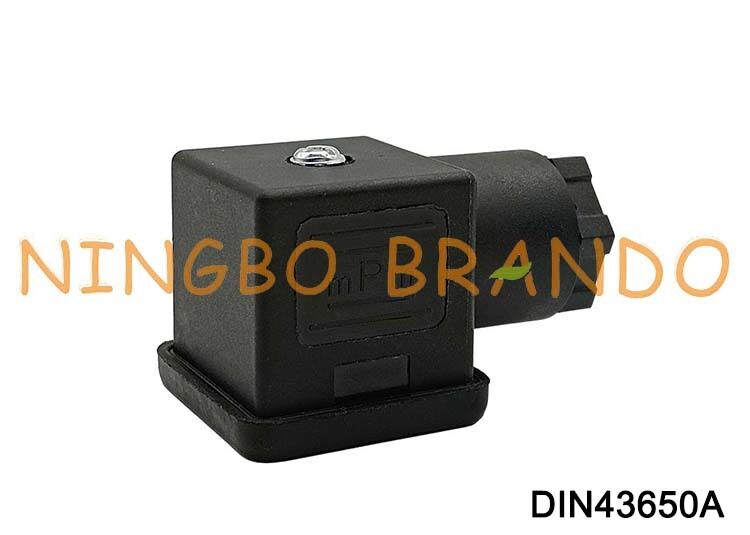

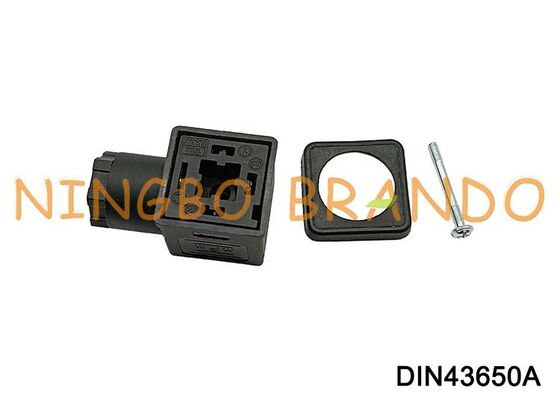

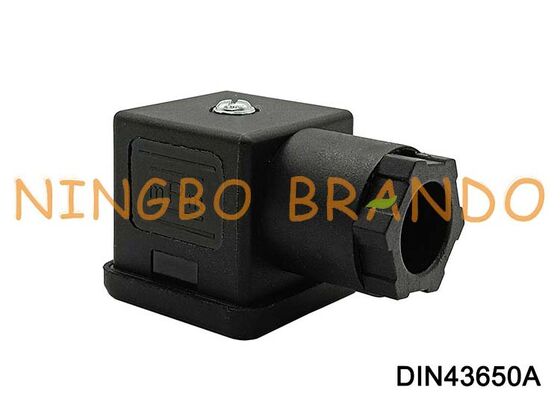

DIN43650A 솔레노이드 코일 커넥터 18mm 3 핀 DIN 43650 유형 A

DIN43650A 소레노이드 코일 커넥터 18mm 3 PIN DIN 43650 타입 A

DIN 43650 양식 A 커넥터는 산업용 소레노이드 밸브, 수압/기압 제어 장치에 사용되는 30mm 정사각형, 3핀 + 지상 전기 커넥터 (ISO 4400 또는 EN 175301-803로도 알려져 있습니다.)압력 센서핀 사이에 18mm의 간격을 특징으로, 그들은 12V-220V 시스템에 안전한, 종종 IP65 / IP67 방수 연결을 제공합니다.

주요 특징 및 사양:
양식 A: 30mm의 정사각형 기단과 U 모양의 핀으로 식별됩니다.

간격: 핀 1에서 핀 2의 거리는 18mm입니다.

구성: 2+지상 또는 3+지상 (PIN #3는 종종 지상 또는 중립에 사용됩니다).

보호: 습도 및 먼지 보호에 일반적으로 IP65/IP67 등급이 있으며, 가혹한 산업 환경에 필수적입니다.

옵션: 내장된 LED 표시기, 급증 억제 및 미리 유선 케이블과 함께 제공됩니다.

호환성: 수압 전자기 펄스 밸브 및 공기 공기 밸브에 널리 사용됩니다.

산업용 사례:

솔레노이드 밸브: 자동화 기계, 공장 자동화 및 유체 제어에 사용됩니다.

수력 및 공기학: 모바일 건설 장비 및 모바일 수력에서 일반적입니다.

센서 및 스위치: 압력 스위치, 광적 센서 및 근접 스위치에 사용됩니다.

해양: 해양 장비의 응용

소레노이드 코일 커넥터의 차원 및 데이터:

DIN 43650A 커넥터:

차원	DIN 타입	DIN 43650 양식 A
	거리	18mm
	양식	2+1GND, 3+1GND
	보호 클래스	IP65
	작업 전압	AC380V, DC300V
	고정 나사	M3x28
	명소 전류	10A
	접촉 저항	≤5mΩ
	최대 선도자 섹션	3x1.5mm2

DIN 43650B 커넥터:

차원	DIN 타입	DIN 43650 B 양식
	거리	11mm
	양식	2+1GND, 3+1GND
	보호 클래스	IP65
	작동 전압	AC380V, DC300V
	고정 스윙	M3x30
	명소 전류	10A
	접촉 저항	≤5mΩ
	최대 선도자 섹션	3x1.5mm2

DIN 43650C 커넥터:

차원	DIN 타입	DIN 43650 양식 C
	거리	90.4mm
	양식	2+1GND, 3+1GND
	보호급	IP65
	작동 전압	AC380V, DC300V
	고정 나사	M3x25
	명소 전류	10A
	접촉 저항	≤5mΩ
	최대 선도자 섹션	3x1.5mm2

FAQ:

DIN 커넥터 사용의 장점은 무엇입니까?

그로메트 납 전선을 사용하는 대신, 코일은 표준 DIN 커넥터를 연결하기 위해 톱니 또는 핀을 가지고 있습니다. 따라서,코일은 남성 연결이 있고 코일에 연결되는 플러그는 여성 커넥터입니다.DIN 커넥터의 장점은 밸브 또는 코일 교환을 빠르게 할 수 있다는 것입니다. 그러나 그것은 훌륭한 단열 특성이며 방수에도 좋습니다.

IP65이란 무엇인가요?

침투 보호 (IP) 등급은 유럽 전기 기술 표준화 위원회 (CENELEC) 에 의해 개발됩니다. (NEMA IEC 60529 장막이 제공하는 보호도 - IP 코드)장막이 제공하는 환경 보호를 지정하는 것.

IP 등급은 보통 두 개 (또는 세 개) 의 숫자를 가지고 있습니다.

1) 단단한 물체나 재료로부터 보호

2) 액체 (물) 에 대한 보호

3) 기계적 충격에 대한 보호 (일반적으로 생략, 세 번째 숫자는 IEC 60529의 일부가 아닙니다)
