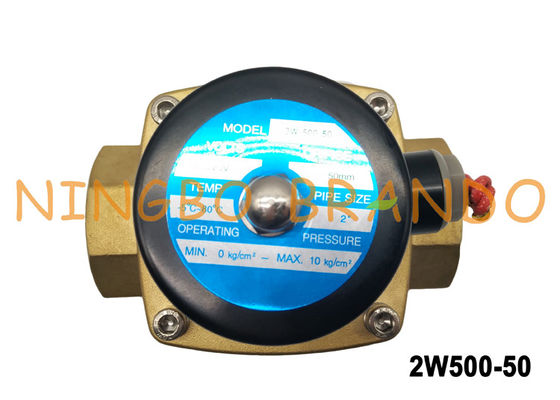

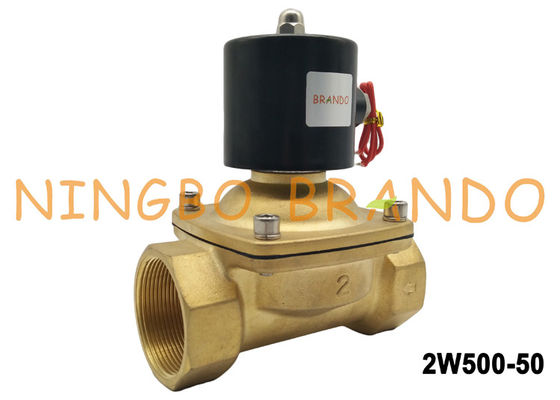

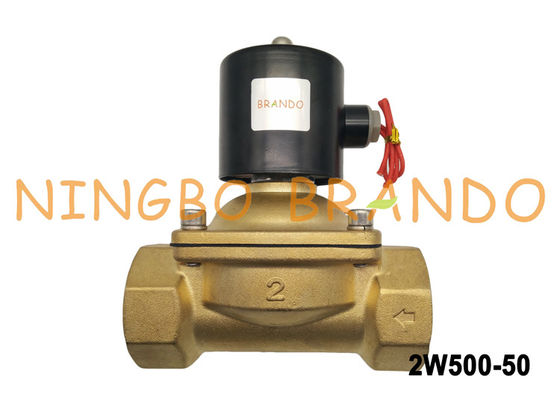

UNI-D 유형 UW50 2 인치 여성 실 NC 솔레노이드 벨브 2/2 방법 직접적인 임시 2W500-50

UNI-D 유형 UW50 2 인치 암나사 NC 솔레노이드 밸브 2/2 방향 직동 2W500-50

특징
부피가 작고 유량이 크며 널리 사용됩니다.
강철 껍질, 좋은 방열.
IP54, 저렴한 비용.
본체 재질: 황동, 스테인리스 스틸.
NBR, VITON, EPDM, SILICONE 씰 사용 가능
평상시에는 닫혀 있고 평상시에는 열려 있습니다.

설명:

2W500-50 Two-Position Two-Way 다이어프램 워터 솔레노이드 밸브 시리즈는 황동으로 만들어졌습니다.NS직동, 평상시 닫힘, 다이어프램 솔레노이드 밸브, 물, 공기, 가스, 오일용.저압에서 직접 작동 가능.그것2개의 파이프 연결, 입구 및 출구가 있습니다.밸브에 전원이 공급되면 플런저가 열리고 매체가 밸브를 통해 캐비티 포트와 본체 오리피스 포트 밖으로 흐를 수 있습니다. 전원을 끕니다.오리피스가 닫히고 밸브가 멈춥니다.

사양:
작동 매체: 공기, 물, 기름, 가스
모션 패턴: 다이렉트 드라이브 유형
유형: 일반 닫기 유형
유량(mm)의 조리개: 50
CV 값 : 48m3/h
조인트 파이프 보어: 2"
작동 유체 점도: 20CST 이하
작동 온도: -5~80도
전압 범위: +-10%
바디 황동의 재질
오일 씰 NBR 또는 VITON의 재질

DN50 물 다이어프램 솔레노이드 밸브 2W500-50의 기술 데이터:

2W500-50 전자기 워터 밸브의 전체 치수 도면:

DN50/2인치 2W500-50 워터 다이어프램 밸브의 분해 사진:

AC220V/24VDC 2W500-50 전기 물 제어 밸브의 세부 사항:

Youtube의 2W500-50 2/2 Way NC 솔레노이드 밸브에 대한 자세한 내용:

G2 인치 NC 작동 2W500-50 솔레노이드 밸브 작동 원리:

1. 밸브는 솔레노이드를 통과하는 전류에 의해 제어됩니다.

2. 전원이 꺼지면 플런저가 아래로 열려 정지 오리피스가 열려 밸브를 통해 정지 포트를 낮출 수 있습니다.

3. 가압된 액체 또는 가스는 입구 포트를 통과하여 정지 포트를 나갑니다.

4. 코일에 전원이 공급되면 자기장이 생성되어 밸브에서 플런저가 상승하여 스톱 오리피스를 밀봉하고 밸브를 닫습니다.

5. 플런저는 스톱 오리피스를 차단합니다. 이것은 가압된 액체 또는 가스가 밸브를 통과하는 것을 허용하지 않습니다.

2W500-50 솔레노이드 밸브 사용 시 주의사항:

1. 배관 작업 전 배관은 오염물질이나 기타 이물질이 없어야 하며 배관이 매우 깨끗해야 합니다.

2.AC 전압 허용 오차: ±10%, DC 전압 허용 오차: ±1%

3. 수평으로 설치해야 하며 수직 설치는 권장하지 않습니다.

4.유체 상태는 온도에 따라 변합니다. 권장하지 않습니다. 고온일 때 액체 상태, 차가울 때 고체 상태.본체 재질이 황동이므로 부식성 유체에 적합하지 않습니다.그리고 20CST 이상의 점도는 적합하지 않습니다.

5. 이 솔레노이드 밸브는 단방향입니다. 설치는 "→"의 지침을 따라야 합니다.

6. 솔레노이드 밸브에 결함이 있는 경우 시간 내에 솔레노이드 밸브를 격리하고 시스템의 정상적인 작동을 보장하기 위해 바이패스 장치를 설치하는 것이 좋습니다.
