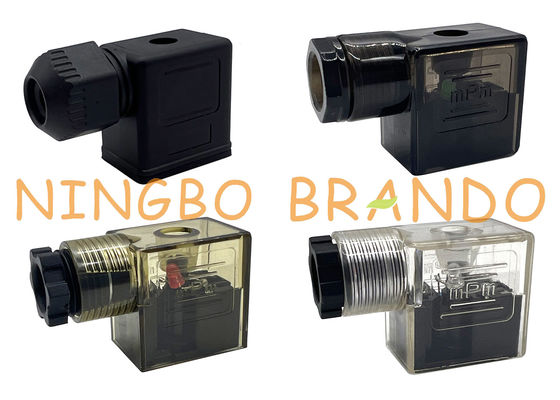

DIN 43650B 연결기

DIN 43650B 커넥터

DIN 43650 커넥터의 다른 이름에는 MPM 또는 Sugarcube 커넥터가 있습니다.이 솔레노이드 밸브 커넥터는 형식 A, 형식 B 또는 형식 C의 세 가지 버전으로 제공됩니다. 다양한 과전압 보호 요구 사항을 충족했으며 특정 전압 제한 내에서 작동하도록 만들어졌습니다.솔레노이드 코일 커넥터는 광범위한 응용 분야에서 전기 연결을 제공하기 위해 광범위하게 사용됩니다.솔레노이드 코일 커넥터의 가장 일반적인 응용 프로그램은 솔레노이드 밸브를 포함한 공압, 유압 또는 전자기 장치와 함께 사용됩니다.다른 애플리케이션에는 예를 들어 압력 변환기, 근접 스위치, 레벨 센서, 리미트 스위치 및 저에너지 모터가 포함됩니다.

솔레노이드 코일 커넥터의 치수 및 데이터:

DIN 43650A 커넥터:

치수	DIN형	DIN 43650 형식 A
	거리	18mm
	형태	2+1GND, 3+1GND
	보호 수업	IP65
	일하고있는 전압	AC380V, DC300V
	고정 나사	M3x28
	공칭 전류	10A
	접촉 저항	≤5mΩ
	최대 도체 섹션	3x1.5mm²

DIN 43650B 커넥터:

치수	DIN형	DIN 43650 B형
	거리	11mm
	형태	2+1GND, 3+1GND
	보호 수업	IP65
	작동 전압	AC380V, DC300V
	고정 나사	M3x30
	공칭 전류	10A
	접촉 저항	≤5mΩ
	최대 도체 섹션	3x1.5mm²

DIN 43650C 커넥터:

치수	DIN형	DIN 43650 형식 C
	거리	9.4mm
	형태	2+1GND, 3+1GND
	보호 등급	IP65
	작동 전압	AC380V, DC300V
	고정 나사	M3x25
	공칭 전류	10A
	접촉 저항	≤5mΩ
	최대 도체 섹션	3x1.5mm²

가스켓

DIN 커넥터에는 NBR 프로파일, NBR 플랫 또는 EPDM 플랫의 세 가지 개스킷 옵션을 사용할 수 있습니다.각각의 다른 개스킷은 주로 재료가 만들어지는 재료에 따라 다른 특성을 갖습니다.NBR 고무는 니트릴 고무라고도 합니다.NBR은 광유와 식물성 기름을 모두 포함하는 내유성 재료입니다.EPDM 고무는 오일에 대한 복원력이 많지 않지만 오존, 열 및 날씨에 잘 견딥니다.두 재료 모두 염기성 희석 산 및 알칼리에 대해 만족합니다.사용 가능한 대부분의 개스킷은 HTP 및 Hirschmann에서 제공합니다.대부분의 수 DIN 커넥터에 별도의 개스킷을 사용할 수도 있습니다.

스레드 유형
DIN 43650 솔레노이드 밸브 커넥터는 형식에 따라 케이블 인입구에 대한 나사 유형이 다릅니다.A형 커넥터는 현재 PG 9, PG 11, M16 또는 1/2" NPT 나사산 크기로 제공됩니다. B형에는 PG 9 또는 1/2" NPT 나사산이 있으며 C형 커넥터는 PG 7 나사산에만 사용할 수 있습니다.M16은 세계적으로 가장 일반적으로 사용되는 유형인 미터 나사 유형입니다.숫자는 밀리미터 단위의 공칭 직경을 나타냅니다.PG는 Panzergewind의 약자로 독일 표준을 나타냅니다.PG는 나사 각도가 더 크지만 미터법 또는 NPT보다 나사 깊이가 낮습니다.NPT는 National Pipe Thread의 약자로 미국 표준입니다.미터법 또는 PG와 달리 이 나사산은 테이퍼형으로 되어 있어 밀봉을 형성하는 데 도움이 됩니다.

핀 간격
핀 간격은 핀 #1과 #2 사이의 거리를 나타냅니다.폼마다 핀 간격이 다르며, 폼에 따라 핀 종류도 달라집니다.A형 커넥터에는 18mm 핀 간격으로 안쪽을 향한 "U"자형 핀이 있습니다.B형 커넥터에는 10mm 및 11mm의 2가지 핀 간격이 있습니다.11mm 커넥터에는 3개의 플랫 블레이드 접점이 있으며 업계 표준입니다.10mm 커넥터에는 1개의 플랫 블레이드와 2개의 U자형 핀이 바깥쪽을 향하고 있습니다.C형 커넥터에는 핀 간격이 8mm 또는 9.4mm(산업 표준)인 플랫 블레이드 핀이 있습니다.핀 간격의 다이어그램은 디자인을 더 잘 시각화할 수 있도록 페이지 상단에 표시됩니다.
