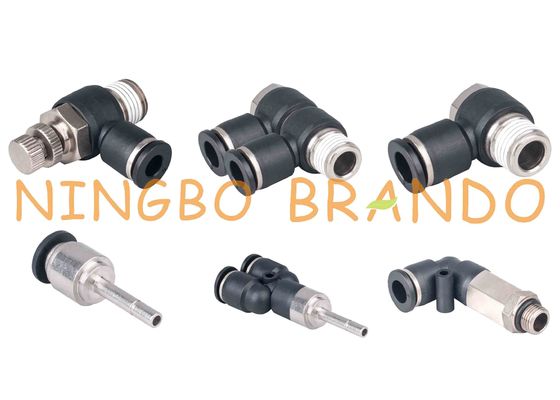

공기 신속접연기

공기 피팅은 빨리 연결됩니다

브랜도는 유체 분포 네트워크를 만들기 위해 가장 직관적인 산업적 저압유체 이동과 맞춤에 대한 도압관의 효율성 방법을 위한 플라스틱 접속 단추 맞춤을 공급합니다. 그것의 신속 설치, 다기능성과 예외적 수명의 덕택으로, 플라스틱 밀어넣기 맞춤은 기계 효율과 비용 감축을 향상시키는데 기여합니다. 맞춤을 연결시키기 위한 우리의 플라스틱 추진의 모두는 구성 중에서 광범위한 선택으로 이용 가능하고 플라스틱 재료가 다른 것 압축된 공기, 가스, 물, 음식 액체와 음료 중의 유동체 또는 오늘의 주요 산업용품 시장의 다수를 가로질러 도움이 되는 화학의 넓은 것 적합합니다.

제품 특징 :

1. 고강도, 마모 방지, 부식 저항성, 폭발하도록 쉽지 않은 고밀도.

2. 제품은 탄탄하고 오래가고, 긴 서비스 라이프를 가집니다.

3. 용이한 설치와 분해, 좋은 실링 성능.

4. 그것은 파이프의 연결과 다른 공기 성분의 사용을 위해 사용될 수 있고, 다양한 사용을 가지고 있습니다.

5. 당신은 쉽게 어떠한 도구 없이 기관을 삽입하거나 빼낼 수 있습니다

6. 연결 기송관의 클립은 강력 플라스틱 물질로 만들어지며, 그것이 연결이 실링 성분을 채택하고 새도록 쉽지 않은 좋은 봉합을 유지한 후에 떨어져 나가도록 쉽지 않습니다.

7.도구 없이 손으로 기관을 삽입하거나 당기도록 쉬운 설치 뒤에 자유로이 파이프라인 방향을 바꾸세요.

공기 호스 끼움의 차원 & 순서 코드 :

확대된 남자 엘보우 피팅 :

그림	차원	부품 번호.	Ｒ	Ｄ	D1	L1	Ｌ	Ｌ'	Ｓ
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8 "	4	11	8	19	30	12
			R1/4 "	4	11	9	19	41	13
			R3/8 "	4	11	10	19	43	17
			R1/2 "	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8 "	6	13	8	20	43	12
			R1/4 "	6	13	9	20	44	13
			R3/8 "	6	13	10	20	46	17
			R1/2 "	6	13	11	20	47	21
		PLL8	R1/8 "	8	14	8	23	47	14
			R1/4 "	8	14	9	23	48	14
			R3/8 "	8	14	10	23	50	17
			R1/2 "	8	14	11	23	51	21
		PLL10	R1/8 "	10	18	8	27	56	27
			R1/4 "	10	18	9	27	57	17
			R3/8 "	10	18	10	27	58	17
			R1/2 "	10	18	11	27	59	21
		PLL12	R1/8 "	12	21	8	30	56	19
			R1/4 "	12	21	9	30	57	19
			R3/8 "	12	21	10	30	57	19
			R1/2 "	12	21	11	30	60	21

남자 밴조형관이음 :

그림	차원	부품 번호.	Ｒ	Ｄ	D1	L1	Ｌ	Ｌ'	Ｓ
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8 "	4	11	8	19	30	12
			R1/4 "	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8 "	6	13	8	20	43	12
			R1/4 "	6	13	9	20	44	13
			R3/8 "	6	13	10	20	46	17
		PH8	R1/8 "	8	14	8	23	47	14
			R1/4 "	8	14	9	23	48	14
			R3/8 "	8	14	10	23	50	17
			R1/2 "	8	14	11	23	51	21
		PH10	R1/8 "	10	18	8	27	56	27
			R1/4 "	10	18	9	27	57	17
			R3/8 "	10	18	10	27	58	17
			R1/2 "	10	18	11	27	59	21
		PH12	R1/4 "	12	21	10	33	28	15
			R3/8 "	12	21	12	35	34	19
			R1/2 "	12	21	13	37	37	24

철저한 맞춤의 간상 :

그림	차원	부품 번호.	Ｄ	D1	L1	Ｌ	Ｇ
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

모든 플라스틱 압축 공기 호스 맞춤의 목록 :

당신의 공압 계통을 위해 옳은 맞춤을 선택하는 것 :

맞춤은 공군을 통제하는 것을 돕고 압축 가스 또는 공군의 지향성인 플로우가 공압 계통에 사용했습니다. 연결기를 선택하는 것에 첫째 요건 중 하나는 당신이 적당한 밀봉과 보안 접속을 보증하기 위한 선박의 내경 (ID)와 외경 (OD)와 더불어, 호스 또는 관내의 유연성으로서 그러한 것을 연결될 선박의 타입입니다. 가스 호환성 또는 열 또는 부식에 대한 저항을 포함하여 당신의 공기 커넥터를 위한 맞춤재 선택은 또한 중요합니다.

옳은 공압 계통 연결기를 선택하는 것에 다른 고려는 다음을 포함합니다 :
1. 그것이 수행하는 접합부와 기능의 타입
2. 공압 계통에서의 작동 압력
3. 작동 온도 범위
4. 귀하의 어플리케이션에 대한 P.S.I 요구조건
5. 진동의 양은 공압 계통에 의해 생산했습니다
6. 받는 맞춤의 스레드 유형
